Funkcje i dane techniczne sonaru: |
|
| CZĘSTOTLIWOŚĆ | CHIRP High Wide (150-240 kHz); UHD ClearVü CHIRP 800 kHz (760-880 kHz); UHD SideVü 1,200kHz (1020-1230 kHz); CHIRP SideVü 455 kHz (425-485 kHz) |
|---|---|
| MOC | CHIRP Traditional 350 W; ClearVü/SideVü 350 W |
| SZEROKOŚĆ WIĄZKI | CHIRP: 24°-16° ClearVü: 0.94°x60° @ 800 kHz SideVü: 1.62°x50° UHD SideVü: 0.441°x52° @ 1200 kHz |
| MAKSYMALNA GŁĘBOKOŚĆ | CHIRP: 800 ft.; ClearVü 200 ft.; SideVü 500'; UHD SideVü 125' |
| GŁĘBOKOŚĆ/PRĘDKOŚĆ/TEMPERATURA | Depth and Temperature |
| LICZBA STYKÓW | 12 |
| DŁUGOŚĆ PRZEWODU | 20 ft. |
| ZGODNE KĄTY PODOBLENIA/PAWĘŻY | 0°-70° degree transom |
| Częstotliwość |
Tradycyjny CHIRP: CHIRP z szeroką wiązką (150–240 kHz) Echosonda Ultra High-Definition ClearVü: 0,8 MHz (800 kHz), zakres CHIRP: 760–880 kHz Echosonda Ultra High-Definition SideVü: 1,2 MHz (1,2000 kHz), zakres CHIRP: 1 080-1 230 kHz SideVü: 455 kHz, zakres CHIRP: 425–485 kHz |
| Moc |
Tradycyjny CHIRP: 350 W Echosonda Ultra High-Definition ClearVü: 350 W Echosonda Ultra High-Definition SideVü: 350 W SideVü: 350 W |
| Szerokość wiązki |
Tradycyjny CHIRP: Regulacja od 16° do 24° co 1° Echosonda Ultra High-Definition ClearVü: 0,94° × 60° Echosonda Ultra High-Definition SideVü: 0,64° × 52° SideVü: 1,62° × 50° |
| Maksymalna głębokość |
Tradycyjny CHIRP: 243 m (800 stóp) Echosonda Ultra High-Definition ClearVü: 60 m (200 stóp) Echosonda Ultra High-Definition SideVü: 38 m (125 stóp) po obu stronach; w sumie 76 m (250 stóp), na maksymalnej głębokości 9 m (30 stóp) SideVü: 150 m (500 stóp) po obu stronach |
| Głębokość/prędkość/temperatura | Głębokość i temperatura |
| Liczba styków | 12-stykowe (pomarańczowe złącze elektroniczne) |
| Długość przewodu | 6 m (20 stóp) |
| Zgodne kąty podoblenia/pawęży | Kąt pochylenia pawęży 0°–70° |
Zawartość opakowania:

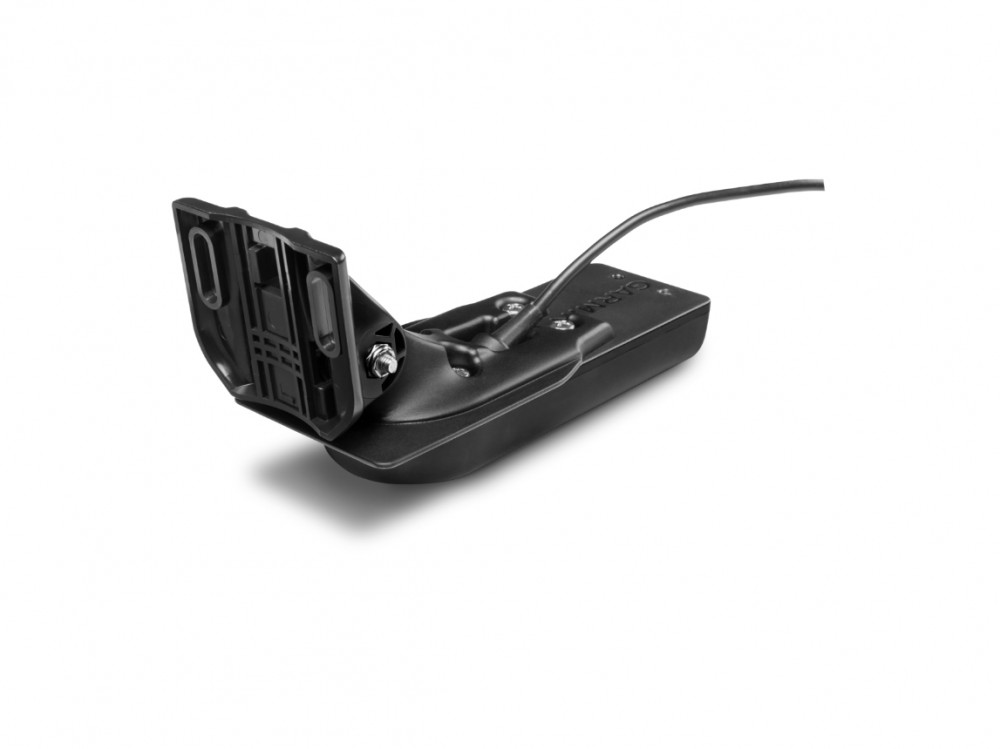

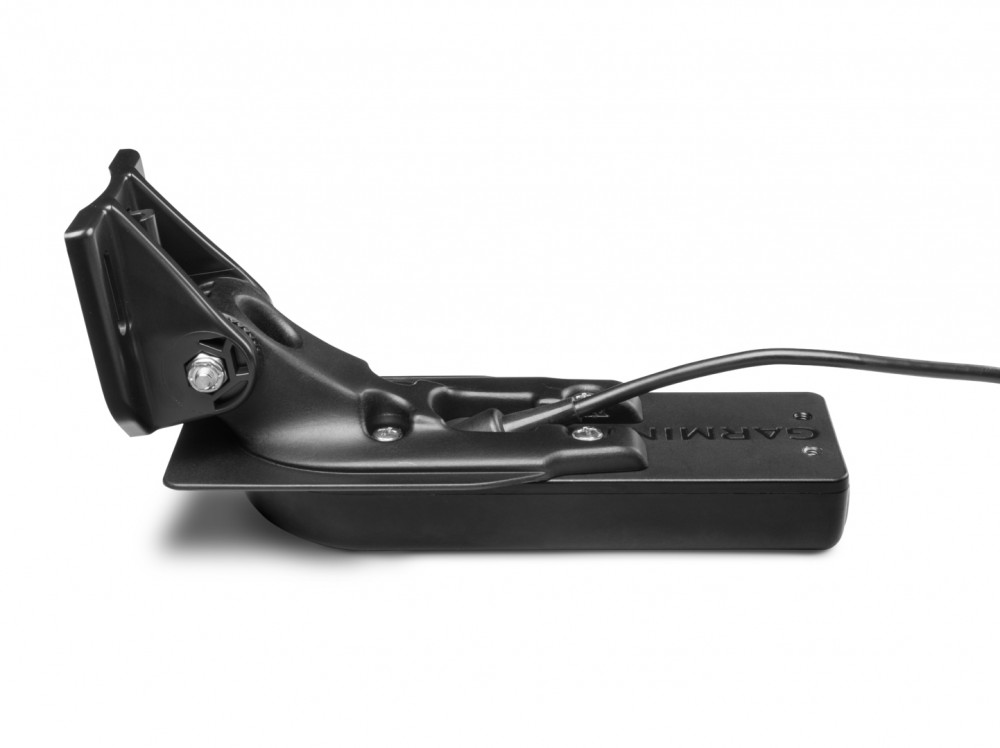

- GT54UHD-TM
- Uchwyt do montażu na pawęży

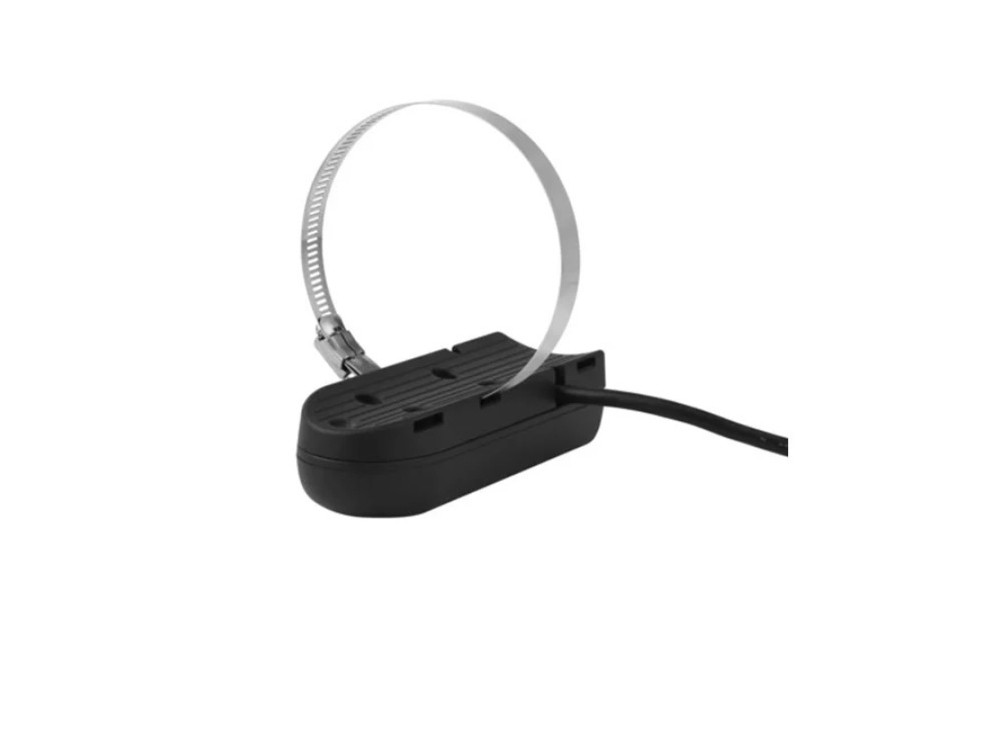

- Uchwyt do montażu na silniku zaburtowym
- Elementy montażowe
- Dokumentacja
